恒温激光焊锡设备加工电源模块案例凯行激光 2023.07.18

电源模块是电子产品中不可或缺的组件之一,其负责转换输入电压为设备所需的稳定电压。随着电源模块的不断小型化,复杂化的改进,在现代电子制造业中,电源模块的焊接是一个至关重要的工艺环节。如何减少高温对焊盘的影响,提升焊接位置的准确性定位,成了焊接难点,因此选择合适的焊接设备成了重要的工艺基础,恒温激光焊锡设备正是为此而生的一种高精度焊接工具。本文将介绍恒温激光焊锡设备焊接电源模块的工艺步骤。

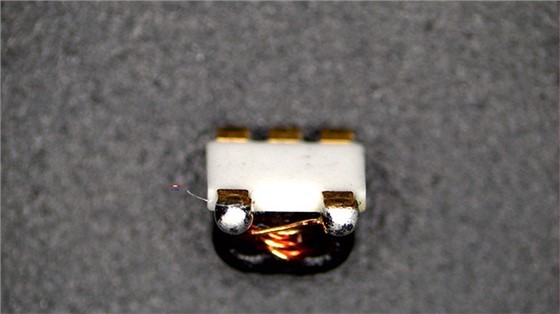

恒温激光焊锡设备加工电源模块案例

恒温激光焊锡设备采用恒温反馈系统,利用高精度红外温度探测器做实时温度反馈与控制,焊点温度恒定,温度设定直接输入;焊点温度100-600 ℃连续可调; 精确控温,误差<10℃。

1、设备准备

首先,需要准备好恒温激光焊锡设备和电源模块。设备的功率和激光束直径需要根据焊接对象的材料和尺寸来选择。同时,还需要根据焊接对象的要求选择

2、合适的焊锡丝

在使用设备之前,需要进行设备的预热和校准。将设备连接电源并预热到设定温度后,使用校准器对激光束进行校准,以确保焊接的准确性和精度。

3、焊接产品焊接位置的材料属性,亲锡性,算热程度,旁边干涉情况,焊点外观尺寸等因素进行分析

4、通过初步分析确定焊接的工艺流程,通过不断测试产品确定锡膏量,种类,点锡膏方式与激光能量大小,温度等初步参数

5、焊接后各项性能测试与外观评估

使用恒温激光锡焊系统焊接电源模块优势有: ① 恒温可控;② 无接触应力;③ 可加工空间狭窄的地方;④ 效率快;⑤ 焊点品质稳定可控。

恒温激光焊锡设备加工电源模块案例

恒温激光焊锡设备是一种高精度、高效率的焊接工具,可以为电源模块制造业中的焊接工艺提供有力的支持。在使用设备时,需要注意安全和细节,以确保焊接质量和设备寿命。
